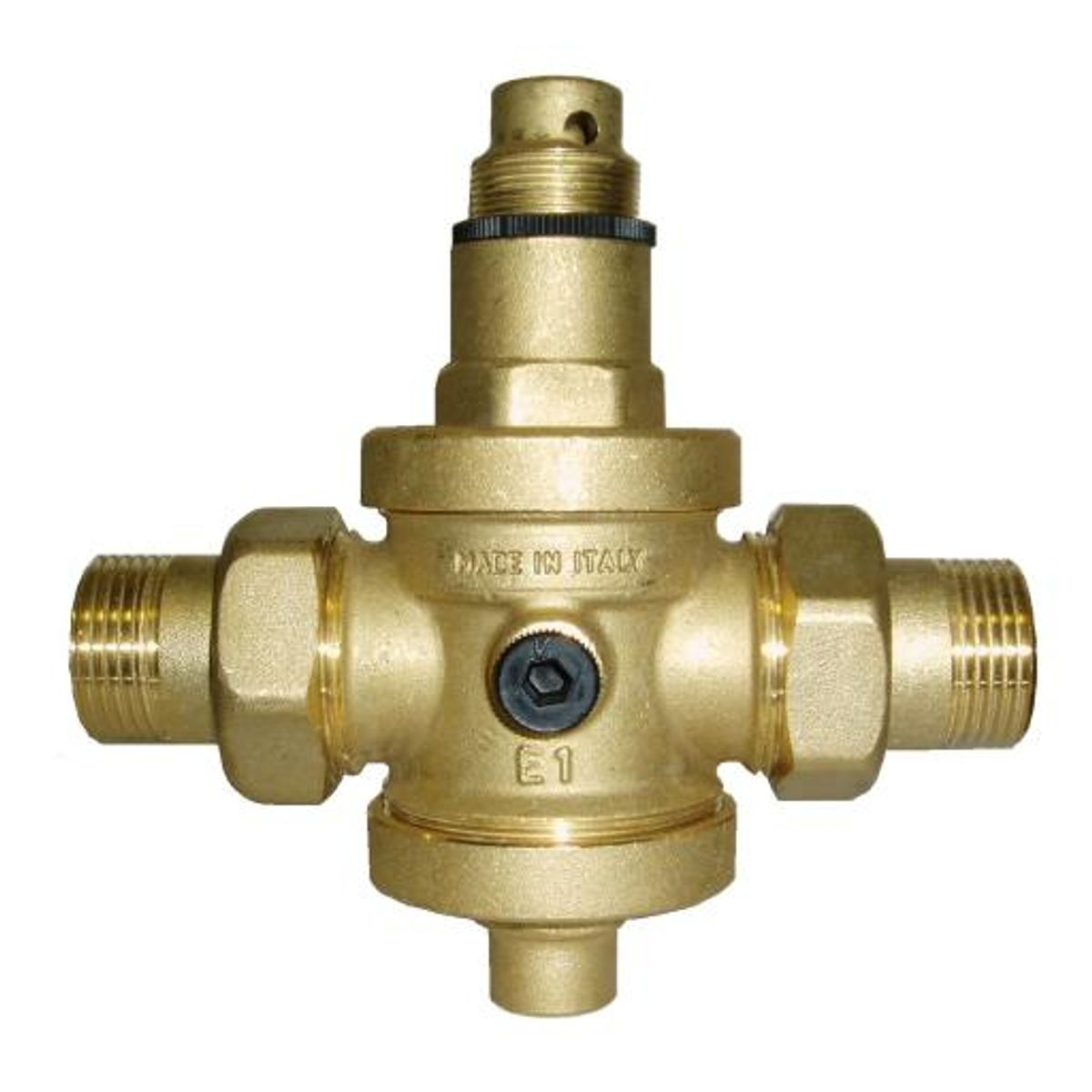

Druckminderventil Dn25 1"
Produktübersicht
Unsere Druckmessing-Druckminderer halten einen konstanten Ausgangsdruck aufrecht, der im Bereich von 0,5 bis 6,0 bar einstellbar ist, wobei die Werkseinstellung auf optimale 3 bar liegt. Das Ventil ermöglicht den Anschluss eines externen Manometers G 1/4" (Manometer nicht im Lieferumfang enthalten) zur einfachen Überwachung des aktuellen Ausgangsdrucks.
Funktionen und Eigenschaften
- Konstante Stabilisierung des Ausgangsdrucks im einstellbaren Bereich von 0,5 bis 6,0 bar
- Werkseitige Einstellung des Ventils auf 3 bar für den sofortigen Einsatz
- Anschlussmöglichkeit für ein Manometer G 1/4" zur präzisen Druckmessung
- Das Ventil besteht aus hochwertigem Messing, das für Widerstandsfähigkeit und eine lange Lebensdauer sorgt
- Hohe Betriebsdruckkapazität bis zu 25 bar
- Maximale Betriebstemperatur bis zu 80 °C, mit der Möglichkeit einer Sonderausführung bis 110 °C
- Einfache und schnelle Einstellung des Ausgangsdrucks mittels Einstellschraube und Arretierring
Einbau
Das Druckminderventil kann unabhängig von der Schwerkraft in jeder beliebigen Position installiert werden, was maximale Flexibilität bei der Montage bietet. Es wird empfohlen, am Eingang des Systems einen selbstreinigenden Filter zu installieren, um das Ventil vor Verunreinigungen im Wasser zu schützen und gleichzeitig die übrigen Systemkomponenten zu schonen.
Zum Schutz der inneren Ventilkomponenten empfehlen wir dringend den Einbau einer Wasserschlagvorrichtung, die Schäden durch plötzliche Druckspitzen wirksam verhindert.
Druckeinstellung
Vor dem Verpacken wird jedes Malgorani-Druckminderventil geprüft und auf einen Ausgangsdruck von 3 bar voreingestellt. Nach der Installation lässt sich der Ausgangsdruck ganz einfach nach Bedarf anpassen. Dazu muss lediglich der Sicherungsring gelöst und die Einstellschraube gedreht werden:
- Durch Drehen im Uhrzeigersinn wird der Ausgangsdruck erhöht.
- Durch Drehen gegen den Uhrzeigersinn wird der Ausgangsdruck verringert.
Für die korrekte Druckeinstellung muss das System geschlossen sein.
Technische Daten
| Parameter | Wert |
|---|---|
| Nennweite DN | 25 mm (1") |
| Betriebsdruck PN | 25 bar |
| Ausgangsdruck | Einstellbar von 0,5 bis 6 bar, Werkseinstellung 3 bar |
| Maximale Betriebstemperatur | 80 °C (Standard), 110 °C (Sonderausführung) |
| Verfügbare Nennweiten | 1/2" bis 2 1/2" |
| Werkstoff | Messing |
| Durchflussanschluss für Manometer | G 1/4" (Manometer nicht im Lieferumfang enthalten) |
Material
Das Ventil ist aus hochwertigem Messing gefertigt, das eine hohe Beständigkeit gegen Korrosion und mechanische Beschädigungen gewährleistet. Dieses Material garantiert einen langlebigen und zuverlässigen Betrieb auch unter den anspruchsvollen Bedingungen von Drucksystemen.
Hersteller
Das DRUCKREDUZIERVENTIL wird von der renommierten Marke MALGORANI hergestellt, die weltweit als Garant für Qualität und Zuverlässigkeit im Bereich der Druckanlagen gilt.
