Druckerhöhungsanlage Bakalar-PumpS B-ATS-E CVE 20-7
Varianten
| Bezeichnung | Preis | Verfügbarkeit |
|---|
|
Druckerhöhungsanlage Bakalar-PumpS B-ATS-E CVE 20-5
Max. Fördermenge: 500 l/min Spannung: 400 V Max. Förderhöhe: 71 m P max: 5,5 kW Druckseitiger Anschluss Durchmesser: DN 50 Gewicht: 88 kg Max. Temperatur des Fördermediums: -20/ +104 °C PH Wert: 3-9 Max. Umgebungstemperatur: +40 °C |
|
Druckerhöhungsanlage Bakalar-PumpS B-ATS-E CVE 20-3 Inox
Max. Fördermenge: 500 l/min Spannung: 400 V Max. Förderhöhe: 44 m P max: 4,0 kW Druckseitiger Anschluss Durchmesser: DN 50 Gewicht: 60 kg Max. Temperatur des Fördermediums: -20/ +104 °C PH Wert: 3-9 Max. Umgebungstemperatur: +40 °C |
Produktbeschreibung
Hocheffiziente Einpumpen Druckerhöhungsanlage
B-ATS-E CVE 20-7

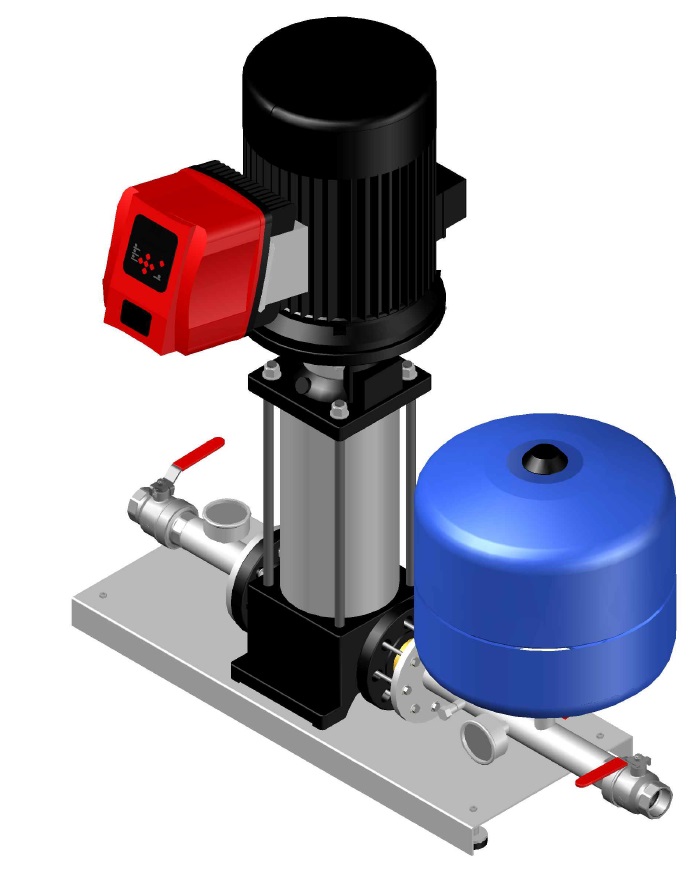

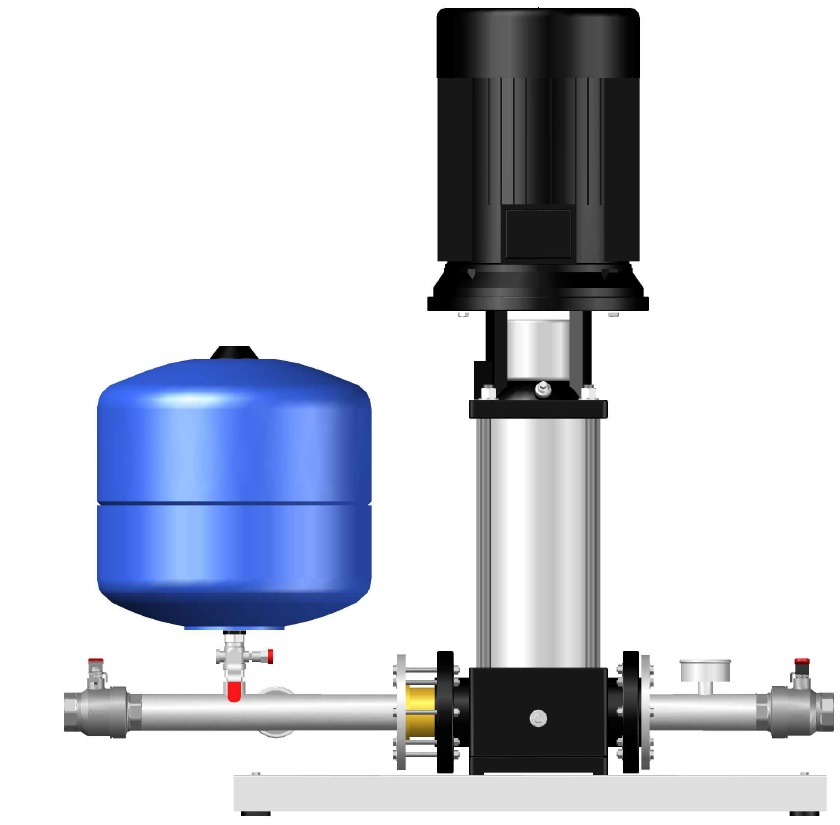

Die Druckerhöhungsanlage B-ATS-E ist eine komplett autonom fungierende Komplettlösung zur Druckerhöhung, mit welcher der Druck in ihrer Leitung ständig konstant gehalten wird. Bei dieser Druckerhöhungsanlage handelt es sich um ein anschlussfertiges, voll montiertes und getestet Komplettprodukt, welches nicht nur aus einer mehrstufigen Inline-Pumpe besteht, sondern auch aus einer Saug- und Druckleitung, welche aus Edelstahl gefertigt ist, sowie einem Druckkessel, Manometer und einem Rückschlagventil, welches druckseitig montiert ist.
Die Inline-Pumpe ist mit einem Frequenzrichter ausgestattet, welcher durch seine Drehzahlregelung die Leistung der Pumpe an die momentanen Verbrauch anpasst und somit die Pumpe schont und weniger Energie verbraucht. Durch einen externen Drucksensor, welcher druckseitig montiert ist wird die Pumpe auf Basis des aktuell herrschenden Druckes in der Leitung gesteuert und ist somit störungs-unanfällig, da keine mechanische Druckmessung stattfindet. Der Frequenzrichter ist luftgekühlt und bietet somit eine hohe Leistungsfähigkeit und Zuverlässigkeit.
Die Hydraulik der Pumpe ist komplett aus Edelstahl AISI304 gefertigt und die Grundplatte der Pumpe, inklusive Saug- und Druckflansch sind aus Grauguss hergestellt. Die Gleitringdichtung der Pumpe ist in Kompaktbauweise gefertigt und ermöglicht einen Wechsel der Gleitringdichtung ohne die Notwendigkeit die Pumpe auseinanderbauen zu müssen.
Durch den Frequenzrichter ist ebenfalls der Trockenlaufschutz der Pumpe vorprogrammiert, welche bei einem Druckabfall in der Leitung direkt eingreift und somit die Pumpe vor Beschädigung schützt.
Die gesamte Druckerhöhungsanlage ist auf einer Edelstahl Grundplatte aufgebaut, welche mit zusätzlichen Kompensatoren zu einer Verringerung von Vibrationen und somit einem leiseren Betrieb beiträgt.
Material der Pumpe
- Laufeinheit: Edelstahl AISI304
- Bodenplatte: Grauguß ASTM25B
- Grundplatte: Edelstahl AISI304
- Gleitringdichtung: SiC/Wolfram-Karbid/EPDM
- Ventile: Edelstahl AISI316
Anwendungsgebiete
- Hochhäuser
- Industrielle Beregnung
- Druckerhöhung
- Wasserversorgung
- Distribution von Brauchwasser
Warum die B-ATS-E?
- Komplett anschlussfertig geliefert
- Vorprogrammiert - anschließen und genießen
- Edelstahl Leitungen
- Einfacher Service
- Großer Frequenzbereich des Frequenzrichters (30 - 60 Hz)
- Konstanter Druck in der Leitung
- Keine Druckstöße
- Robuste Konstruktion
- Edelstahl Grundplatte
- Auf Wunsch Gewinde oder Flansch-Anschluss
- Indivduell konfigurierbar
Schutzfunktionen
- Trockenlaufschutz
- Motorschutz
- überdruck
- Unterspannung
- überspannung
- Ungleiche Last
- überhitzung des Frequenzrichters
Eingänge des Frequenzrichters
- Analog 1: 4 - 20mA (Drucksensor)
- Analaog 2: 0 - 10V
- Digital: 3x
Ausgänge des Frequenzrichters
- Digital: 2x programierbares Relais ( Fehlermeldungen, Signal des Pumpenbetriebes, Kontrolle der Pumpe mit gleicher Geschwindigkeit)
- Serienverbindung RS485, wodurch bis zu 8 Frequenzumrichter sin Serie vernetzt werden können
WiFi
Eine weitere Funktion unserer Druckerhöhungsanlagen ist das WiFi-Modul, durch welches sie durch das IoT direkten Zugriff auf alle Betriebsdaten und Einstellungen haben. Sie haben die Möglichkeit jederzeit und von jedem beliebigem Ort auf der Welt (mit Internetverbindung) auf die Druckerhöhungsanlage zuzugreifen und die Einstellungen zu verändern sowie die aktuellen Betriebsdaten abzurufen. Diese Funktion ist eine optionale, welche den Kauf eines WiFi-Moduls benötigt.
Leistungskennlinie
Abmessungen
Technische Daten
| Max. Fördermenge: | 500 l/min |
| Spannung: | 400 V |
| Max. Förderhöhe: | 100 m |
| P max: | 7,5 kW |
| Druckseitiger Anschluss Durchmesser: | DN 50 |
| Gewicht: | 95 kg |
| Max. Temperatur des Fördermediums: | -20/ +104 °C |
| PH Wert: | 3-9 |
| Nennstrom: | A |
| Max. Umgebungstemperatur: | +40 °C |
