Konstantdruckpaket Grundfos SQE3-105 80m Kabel / CU302 - 93218784
(inkl. MwSt.)
Wasserwerk mit Tauchpumpe Grundfos SQE3-105 80m Kabel / CU302 - 93218784
Übersicht
Die Grundfos SQE3-105 ist eine moderne, zuverlässige und äußerst langlebige 3" Tauchmotorpumpe, entwickelt für den Hausgebrauch mit elektronischer Drehzahlregelung. Sie gewährleistet einen stabilen Wasserdruck im Haus auch bei wechselndem Verbrauch. Dieses Wasserwerk beinhaltet eine komplette Baugruppe mit allen notwendigen Komponenten für einen sicheren und effizienten Betrieb ohne zusätzliche Zubehörkäufe.
Funktionen und Vorteile
- Integrierte Schutzfunktionen:
- Über- und Unterspannungsschutz (150 V - 280 V) für stabilen Betrieb trotz Spannungsschwankungen
- Trockenlaufschutz schaltet die Pumpe bei Wassermangel automatisch ab und startet sie bei verfügbarer Wasserversorgung erneut
- Sanftanlauf, der Wasserschläge minimiert und den Verschleiß der Pumpe reduziert
- Auszugsschutz mit oberem Lager zum Schutz vor axialer Zugkraft auf Pumpe und Motor
- Motorüberlastungsschutz für erhöhte Lebensdauer der Pumpe
- Hoher Anlaufmoment, der Anlaufen auch bei niedriger Spannung ermöglicht
- Motorüberhitzungsschutz mittels Temperatursensor mit automatischem Neustart nach Abkühlung
- Hohe Sandbeständigkeit bis zu 50 g/m³ für den Einsatz in anspruchsvollen Umgebungen

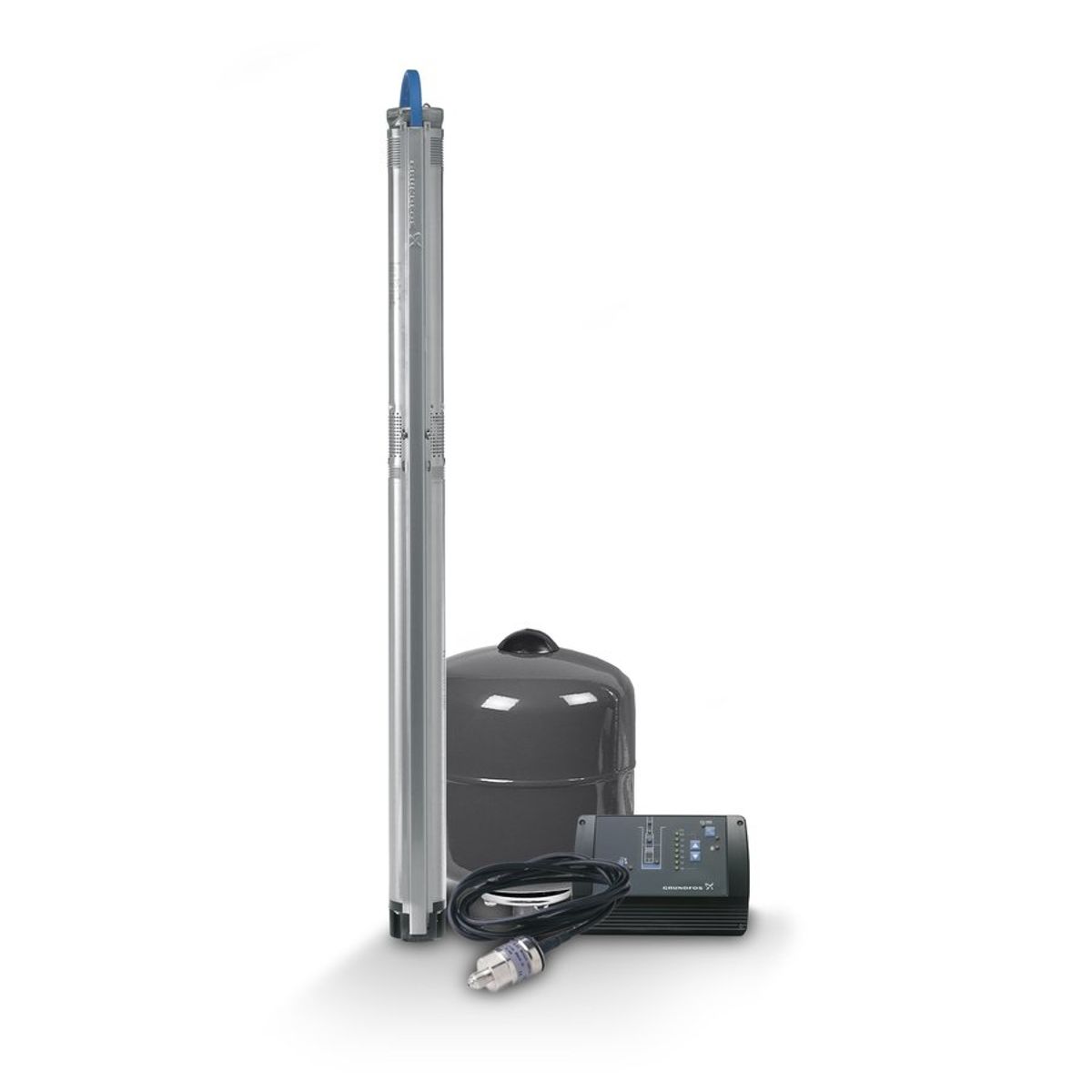

- Komplettpaket bestehend aus 3" SQE-Tauchpumpe, 8-Liter Membrandruckbehälter, Drucksensor, CU302 Steuereinheit, und Absperrventil
- Einfache und schnelle Installation ohne Hebezeug dank wasserdichter Kabelkupplung; geeignete Montage vertikal oder horizontal (bei horizontalem Einbau wird ein Kühlmantel empfohlen)
Installation
Die Installation der Grundfos SQE3-105 ist sowohl vertikal als auch horizontal möglich. Die Pumpe benötigt kein Hebezeug, da das 80 Meter lange Kabel mit wasserdichter Anschlusskupplung einen sicheren und einfachen Anschluss ohne Spezialwerkzeug ermöglicht. Für horizontale Montage sollte ein zusätzlicher Kühlmantel verwendet werden, um optimale Kühlung sicherzustellen.
Steuereinheit CU302
Die Steuerungseinheit CU302 ist speziell für die Überwachung und Steuerung der SQE-Unterwasserpumpe im häuslichen Wasserversorgungsbereich konzipiert. Mit einer benutzerfreundlichen Oberfläche und integriertem Bluetooth-Modul ermöglicht die CU302 einfache Installation, Konfiguration und Überwachung über die Grundfos GO App.
Die CU302 kommuniziert mit der Pumpe über Powerline-Kommunikation, sodass keine zusätzlichen Kabel erforderlich sind. Die App erlaubt umfangreiche Einstellungen, darunter verschiedene Betriebsmodi, und stellt detaillierte Diagnosedaten bereit, um Störungen schnell zu identifizieren und zu beheben.
Zusätzlich ermöglicht die Steuerung die Fernüberwachung via WLAN, GENIbus oder Modbus über Grundfos Connect oder andere SCADA-Systeme. Die Anzeige der Steuerung informiert über:
- Systemstatus
- Alarme und Warnungen
- Betriebszeit, Anzahl der Starts, Energieverbrauch und (bei Verwendung eines Durchflussmessers) Fördermenge
Die Pumpe lässt sich über das Display der CU302 ein- und ausschalten, und der Betriebsdruck kann anwendungsspezifisch angepasst werden. Die CU302 bietet darüber hinaus Protokolle für Alarme, Warnungen, Installationsdaten und historische Betriebsdaten für eine umfassende Anlagenverwaltung.
Technische Parameter
| Parameter | Wert |
|---|---|
| Pumpentyp | 3" SQE-Tauchdruckpumpe |
| Kabellänge | 80 Meter |
| Maximaler Betriebsdruck | Vom CU302 Steuergerät geregelt |
| Druckbehälter | 8-Liter Membrandruckbehälter |
| Spannungsbereich | 150 V bis 280 V mit Über- und Unterspannungsschutz |
| Geeignete Arbeitsflüssigkeit | Sauberes, dünnflüssiges Wasser, nicht aggressiv, frei von festen Partikeln und faserigen Verunreinigungen |
| Maximaler Sandgehalt | 50 g/m³ |
| Trockenlaufschutz | Automatische Abschaltung und Wiederanlauf bei Wassermangel |
| Sanftanlauf | Ja, zur Reduzierung von Wasserschlägen und Pumpeverschleiß |
| Motorüberlastungsschutz | Integriert |
| Überhitzungsschutz | Temperatursensor mit automatischer Abschaltung und Neustart |
| Montageoptionen | Vertikal oder horizontal (horizontal mit zusätzlichem Kühlmantel) |
| Steuerung | Elektronische Drehzahlregelung über Steuergerät CU302 |
| Anschlüsse | Wasserdichte Kabelkupplung ohne Spezialwerkzeuge |
Verwendete Materialien
Die Pumpe ist aus hochwertigen, widerstandsfähigen Materialien gefertigt, die speziell auf die Anforderungen abrasiver Umgebungen mit hohem Sandgehalt ausgelegt sind. Diese Konstruktion garantiert eine lange Lebensdauer und einen zuverlässigen Betrieb selbst unter schwierigen Bedingungen.

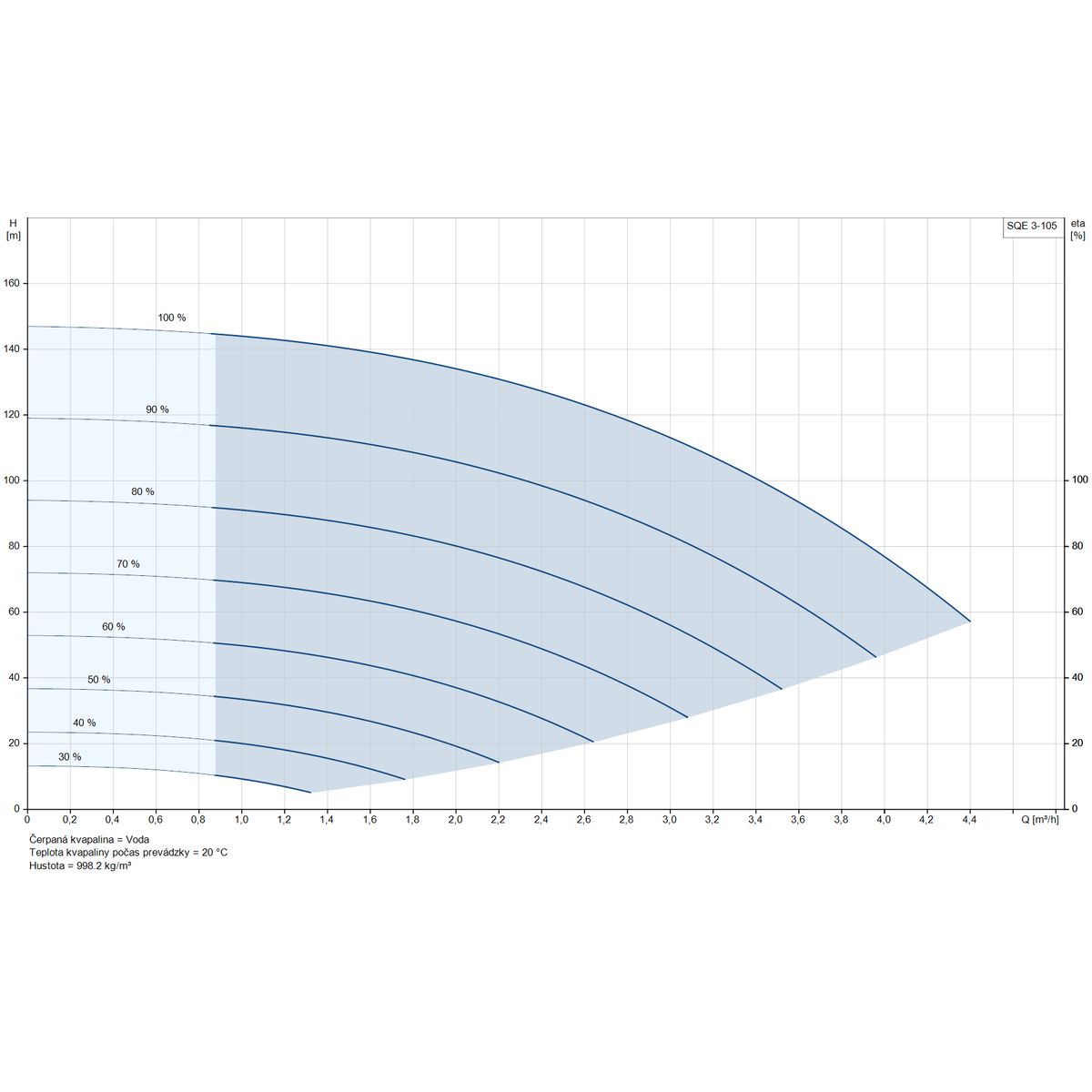

| Q Max Max. Fördermenge | 66 l/min |
| Spannung | 230 V |
| H max Max. Förderhöhe | 150 m |
| P max Maximale Leistungsaufnahme | 1.85 kW |
| Druckseitiger Anschluss Durchmesser | 5/4 m |
| Kabellänge | 80 m |
| Schwimmerschalter | NIE |
| Max. Temperatur des Fördermediums | 30 °C |
| Tankvolumen | 8 l |
| Pumpendurchmesser | 3 cm |
| Typ | s frekvenčným meničom |
| Max. Eintauchtiefe Motor | 150 m |
| Priemer | 74 mm |
| IP | 68 |
| Nennstrom | 12.30 A |
| Kondensator | NIE µF |
| Nennförderstrom | 42 l/m |
| Nennförderhöe | 98 m |
| Autoadapt | ÁNO |
