Grundfos SP 5A-4 / 05001k04
Übersicht

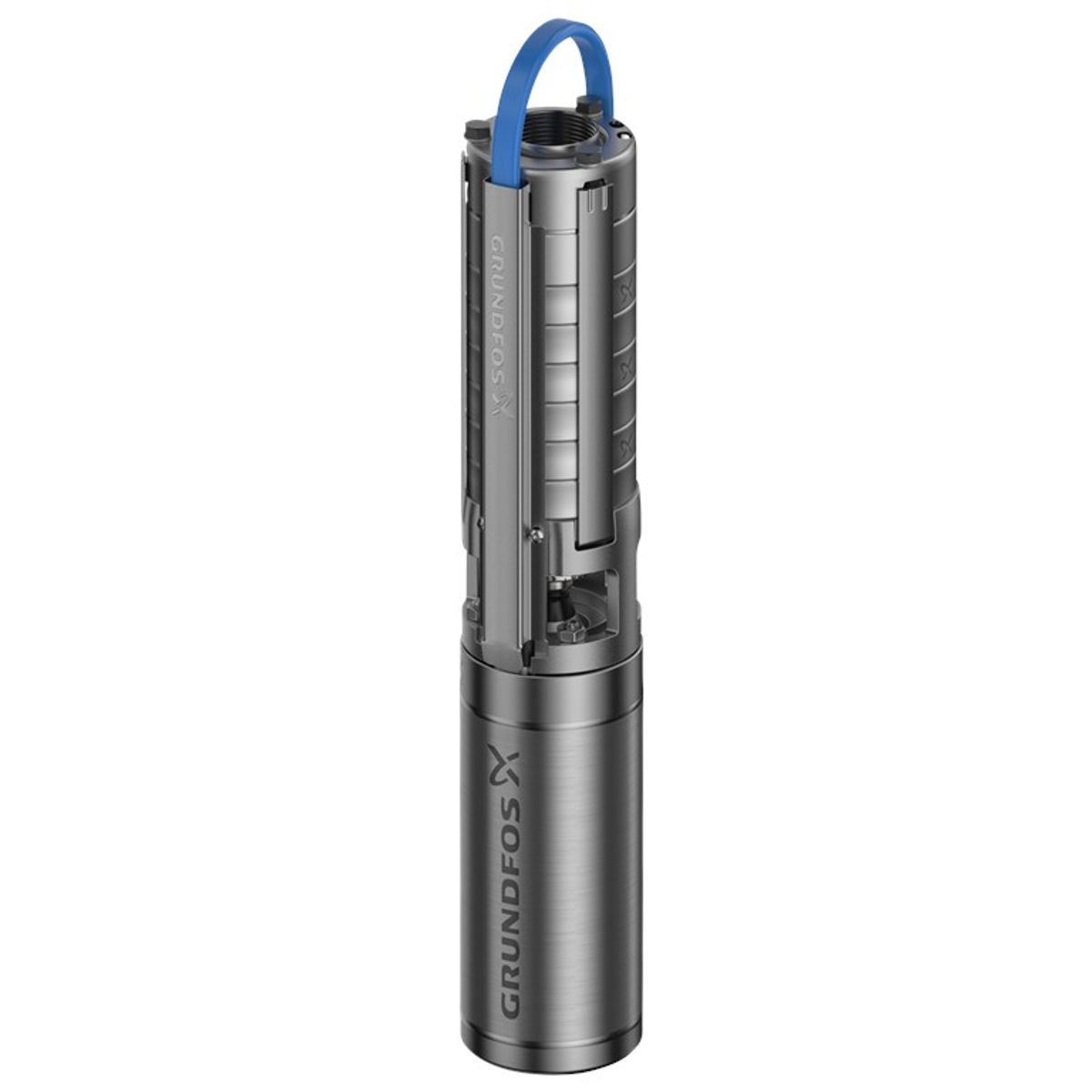

Die SP 5A-4 ist eine Tauchpumpenbaureihe, die sich ideal zum Fördern von Rohwasser, zur Grundwasserabsenkung und zur Druckerhöhung eignet. Sie ist für die Förderung von sauberen, dünnflüssigen und nicht aggressiven Flüssigkeiten ohne Feststoffe oder Fasern geeignet.
Die Pumpe ist mit einem Drehstrommotor mit gekapseltem Rotor, einem sanddichten Gehäuse, durch die Förderflüssigkeit geschmierten Lagern und einer Druckausgleichsmembran, was eine hohe Zuverlässigkeit und lange Lebensdauer gewährleistet.
Funktionen und Eigenschaften
- Bestimmt zum Fördern von sauberem Wasser mit einer Temperatur von -15 °C bis 40 °C
- Die maximale Flüssigkeitstemperatur bei einer Strömungsgeschwindigkeit von 0,15 m/s beträgt 40 °C
- Maximaler Umgebungs- und Betriebsdruck bis zu 15 bar
- Hergestellt aus rostfreiem Stahl (EN 1.4301 / AISI 304) für Korrosionsbeständigkeit
- Lager werden durch die gepumpte Flüssigkeit geschmiert, was eine lange Lebensdauer gewährleistet
- Eingebautes Rückschlagventil
- Motor mit Schutzart IP68, geeignet für den Unterwasserbetrieb
- Direktanschluss des Motors für einfachen Betrieb
- Zulassungen: CE, EAC, UKCA, SEPRO, MOROCCO, ACS, DM174 sowie WEEE-Umweltzulassungen
Installation

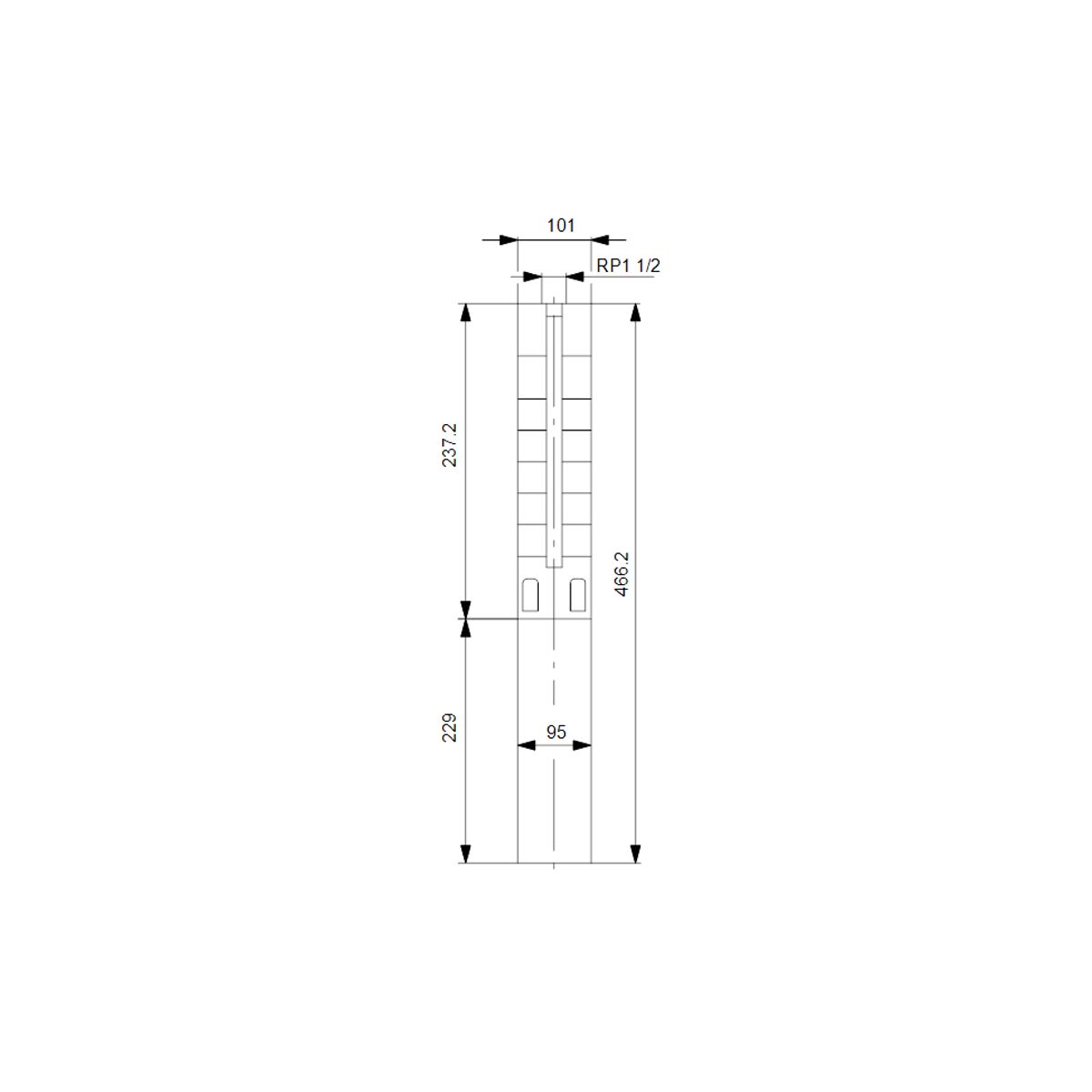

Die Pumpe ist für einen maximalen Umgebungs- und Betriebsdruck von bis zu 15 bar ausgelegt. Der Anschluss erfolgt über ein Standard-Rp-Gewinde der Größe 1 1/2 Zoll, wobei der Mindestbohrungsdurchmesser für die Installation 105 mm beträgt. Der Motor hat einen Durchmesser von 4 Zoll und die Kabellänge beträgt 1,7 m in flacher Ausführung (FLAT).
Technische Daten
| Flüssigkeit | |
|---|---|
| Zu fördernde Flüssigkeit | Wasser |
| Temperaturbereich der Flüssigkeit | -15 bis 40 °C |
| Maximale Temperatur der Flüssigkeit bei 0,15 m/s | 40 °C |
| Ausgewählte Flüssigkeitstemperatur | 20 °C |
| Dichte | 998,2 kg/m³ |
| Technische Daten | |
| Drehzahl der Pumpe (U/min) | 2900 U/min |
| Nennfördermenge | 5 m³/h |
| Nennförderhöhe | 16 m |
| Wellendichtung | LIPSEAL |
| Zulassungen | CE, EAC, UKCA, SEPRO, MAROKKO, ACS, DM174 |

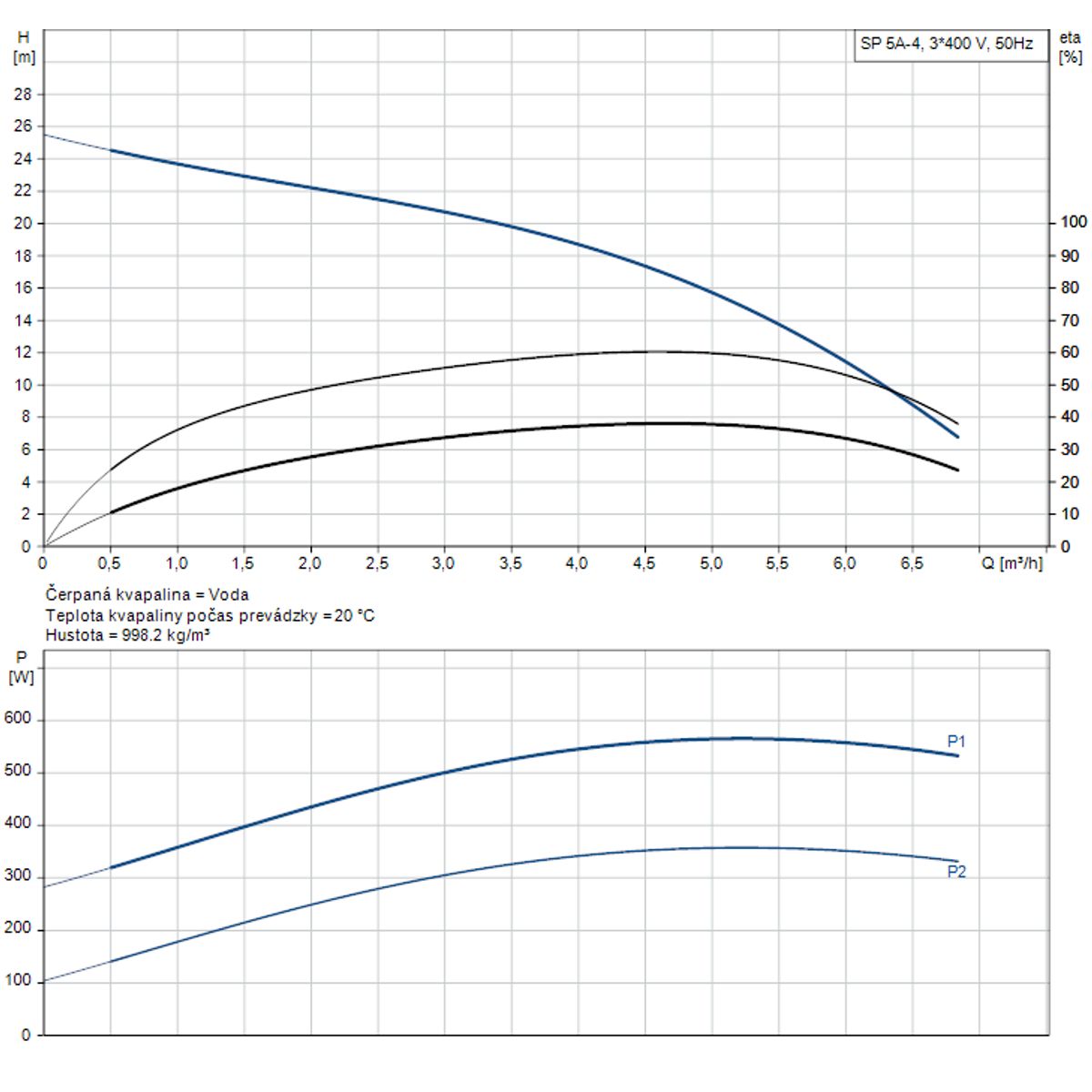

| Toleranzbereich der Kurve | ISO 9906:2012 3B |
| Motorversion | T40 |
| Rückschlagventil | Ja |
| Wellenende | SPLINE |
| Werkstoffe | |
| Pumpe | Edelstahl (EN 1.4301 / AISI 304) |
| Laufrad | Edelstahl (EN 1.4301 / AISI 304) |
| Motor | Edelstahl (DIN W.-Nr. 1.4301) |
| Elektrische Daten | |
| Motortyp | MS402 |
| Motorflanschausführung | Grundfos |
| P2 (Motorleistung) | 0,37 kW |
| Von der Pumpe benötigte Leistungsaufnahme (P2) | 0,37 kW |
| Frequenz | 50 Hz |
| Spannung | 3 x 380–400–415 V |
| Nennstrom | 1,30–1,40–1,50 A |
| Anlaufstrom | 400–390–380 % |
| Cos phi | 0,70–0,64–0,60 |
| Motordrehzahl (n) | 2850–2860–2870 U/min |
| Schaltart | Direktschaltung |
| Schutzart | IP68 |
| Isolierung | B |
| Motorschutz | Keine |
| Integrierter Temperatursensor | Nein |
| Kabellänge | 1,7 m |
| Kabeltyp | FLAT |
| Motor-Seriennummer | 79192002 |
| Wicklung | Lackiert |
| Weitere Angaben | |
| Mindestwirkungsgradindex (MEI) | ≥ 0,50 |
| Nettogewicht | 8,9 kg |
| Bruttogewicht | 10 kg |
| Transportvolumen | 0,011 m³ |
| Dänisch | 388315040 |
| Schwedisch | 5852968 |
| Finnisch | 4762672 |
| Norwegisch | 9040871 |
| Umweltzulassungen | WEEE |
| Q Max Max. Fördermenge | 110 l/min |
| Spannung | 400 V |
| H max Max. Förderhöhe | 24 m |
| P max Maximale Leistungsaufnahme | 0.37 kW |
