Grundfos SEV.100.100.55.4.51D.Q - 97637778
Zubehör
Varianten
| Bezeichnung | Preis | Verfügbarkeit |
|---|
|
Grundfos SEV.100.100.40.4.51D - 96047925
Max. Fördermenge: 34,7 l/s Spannung: 400 V Max. Förderhöhe: 14,1 m P max: 4,9 kW Druckseitiger Anschluss Durchmesser: 100 DN Kabellänge: 10 m Partikeldurchlässigkeit: 100 mm EAN: 5700395208665 IP: 68 Nennstrom: 10 A Bestellnummer : 96047925 Nennförderstrom: 17 l/s Nennförderhöe: 9,1 m Explosionsgeschützt: N |
|
Grundfos SEV.100.100.75.4.51D - 96047957
Max. Fördermenge: 40,3 l/s Spannung: 400 V Max. Förderhöhe: 19,5 m P max: 9 kW Druckseitiger Anschluss Durchmesser: 100 DN Kabellänge: 10 m Partikeldurchlässigkeit: 100 mm EAN: 5700395208740 IP: 68 Nennstrom: 17,3 A Bestellnummer : 96047957 Nennförderstrom: 26,4 l/s Nennförderhöe: 13,4 m Explosionsgeschützt: N |
Produktbeschreibung

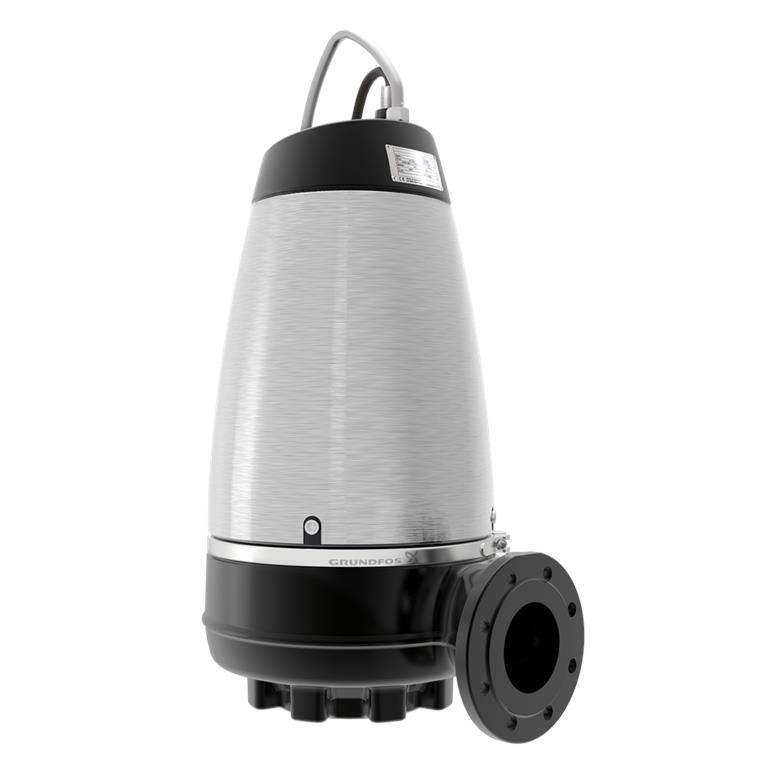

Grundfos SEV.100.100.55.4.51D.Q - 97637778
Bei der Abwasserpumpe Grundfos SEV.100.100.55.4.51D.Q handelt es sich um eine nicht selbstansaugende, einstufige Tauchmotorpumpe zur Förderung von Abwasser, Brauchwasser und unbehandeltem Rohabwasser. Die Pumpe ist sowohl für den Aussetzbetrieb als auch für den Dauerbetrieb geeignet.
Dank wartungsfreiem Kühlungssystem, welches ohne Kühlflüssigkeit auskommt, für Nassaufstellung und Trockenaufstellung gleichermaßen geeignet.
Mit wirkungsgradoptimiertem Freistromlaufrad SuperVortex mit freiem Kugeldurchgang 100mm. Für Abwasser mit einem Trockensubstanzgehalt von bis zu 5 Prozent.
Die Bezeichnung mit dem Buchstaben Q bedeutet, dass das Laufrad der Pumpe aus Edelstahl gefertigt ist und nicht wie im Standard asu Grauguß.
Mit servicefreundlichem Edelstahlspannband nur schnellen Trennung von Motor und Hydraulik - Kein Sonderwerkzeug erforderlich.
Der Service der Pumpe erfolgt wie folgt:
Zur einfachen Installation der Pumpe in den Pumpenschacht empfehlen wir den original Kupplungsfußkrümmer - 96090994 - diesen finden sie als Zubehör zur Pumpe.
Art der Steuerung
- Feuchtigkeitssensor: ohne Feuchtigkeitssensor
- Wasser-im-ÖL-Sensor: ohne Leckagesensor
- Temperatursensor: N
Fördermedium
- Mediumtemperaturbereich: 0 .. 40°C
- Medientemperatur während des Betriebes: 20°C
Dichte: 998.2 kg/m2
Technische Daten:
- Nennförderstrom: 20.5 l/s
- Maximaler Förderstrom: 37,5 l/s
- Nennförderhöhe: 11,17 m
- Laufradtyp: SUPER VORTEX
- Maximale Partikelgröße: 100mm
- Max. hydraulische Effizienz: 46
- Zulassungen: EN12050-1
- ISO Abnahmekl.: ISO9906:2012 3B2
- Kühlmantel: Y
- Trocken-/Nassaufstellung: DRY/SUBMERGED
- Kupplungsfußkrümmer: 96090994
Elektrische Daten
- Leistungsaufnahme P1: 6,5 kW
- Rated Power - P2: 5,5 kW
- Netzfrequenz: 50 Hz
- Bemessungsspannung: 3x 380 - 415 V
- Spannungstoleranz: +6/-10
- Max Starts pro Stunde: 20
- Nennstrom: 13,4 A
- Nennstrom bei 3/4 Ladung: 11 A
- Nennstrom bei 1/2 Ladung: 9,5 A
- Anlaufstrom: 87 A
- Strom bei Leerlauf: 8,3 A
- Cos phi - Leistungsfaktor: 0.74
- Cos phi bei Nulllast: 0.1
- Cos phi bei 3/4 Last: 0.65
- Cos phi bei 1/2 Last: 0.52
- Bemessungsdrehzahl: 1455 1/min
- Anlaufmoment: 98 Nm
- Kippmoment des Motors: 122 Nm
- Moment of Inertia: 0.0552 kg/m2
- Motorwirkungsgrad bei Volllast: 83,9
- Motorwirkungsgrad bei 3/4 Last: 83,3
- Motorwirkungsgrad bei 1/2 Last: 81
- Motorpole: 4
- Einschaltart: YD
- Schutzart: IP68
- Isolationsklase: F
- Explosionsgeschützt: N
- Motorschutz: Thermoschalter (Bi-Metall)
- Thermal Protection: Internal
- Typ Anschlusskabel: Lyniflex
- Kabellänge: 10m
- Netzstecker: ohne Stecker
Sonstiges
- Nettogewicht: 159 kg
- Bruttogewicht: 180 kg
Leistungskurve
Zeichnung der Pumpe
1: Pumpe
2: Pumpe mit Kupplungsfußkrümmer
Technische Daten
| Max. Fördermenge: | 37,5 l/s |
| Spannung: | 400 V |
| Max. Förderhöhe: | 16,5 m |
| P max: | 6,5 kW |
| Druckseitiger Anschluss Durchmesser: | 100 DN |
| Kabellänge: | 10 m |
| Partikeldurchlässigkeit: | 100 mm |
| IP: | 68 |
| Nennstrom: | 7,8 A |
| Bestellnummer : | 97637778 |
| Nennförderstrom: | 20,5 l/s |
| Nennförderhöe: | 11,17 m |
| Explosionsgeschützt: | N |
