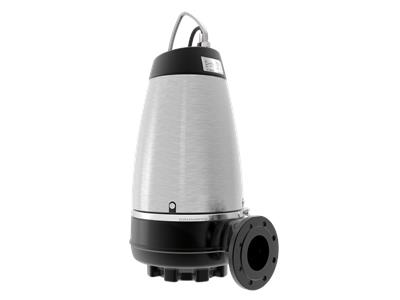

Grundfos SE1.50.65.22.2.50B.B - 96048364

Grundfos SE1.50.65.22.2.50B.B - 96048364

Bei der Abwasserpumpe Grundfos SE1.50.65.22.2.50B.B handelt es sich um eine nicht selbstansaugende, einstufige Tauchmotorpumpe zur Förderung von Abwasser, Brauchwasser und unbehandeltem Rohabwasser. Die Pumpe ist sowohl für den Aussetzbetrieb als auch für den Dauerbetrieb geeignet.

Dank wartungsfreiem Kühlungssystem, welches ohne Kühlflüssigkeit auskommt, für Nassaufstellung und Trockenaufstellung gleichermaßen geeignet.

Mit S-Tube-Laufrad mit freiem Kugeldurchgang 50 mm. Für Abwasser mit einem Trockensubstanzgehalt von bis zu 3%..

Mit servicefreundlichem Edelstahlspannband nur schnellen Trennung von Motor und Hydraulik - Kein Sonderwerkzeug erforderlich.

Der Service der Pumpe erfolgt wie folgt:

Zur einfachen Installation der Pumpe in den Pumpenschacht empfehlen wir den original Kupplungsfußkrümmer - 96090992 - diesen finden sie als Zubehör zur Pumpe.

Art der Steuerung

• Feuchtigkeitssensor: ohne Feuchtigkeitssensor
• Wasser-im-ÖL-Sensor: ohne Leckagesensor
• Temperatursensor: N

Fördermedium

• Mediumtemperaturbereich: 0 .. 40°C
• Medientemperatur während des Betriebes: 20°C

Dichte: 998.2 kg/m2

Technische Daten:

• Nennförderstrom: 13,4 l/s
• Maximaler Förderstrom: 20,8 l/s
• Nennförderhöhe: 9,595 m
• Laufradtyp: S-TUBE
• Maximale Partikelgröße: 50 mm
• Max. hydraulische Effizienz: 64
• Zulassungen: EN12050-1
• ISO Abnahmekl.: ISO9906:2012 3B2
• Kühlmantel: Y
• Trocken-/Nassaufstellung: DRY/SUBMERGED
• Kupplungsfußkrümmer: 96090992

Elektrische Daten

• Leistungsaufnahme P1: 2,8 kW
• Rated Power - P2: 2,2 kW
• Netzfrequenz: 50 Hz
• Bemessungsspannung: 3x 380 - 415 V
• Spannungstoleranz: +6/-10
• Max Starts pro Stunde: 20
• Nennstrom: 4,8 A
• Nennstrom bei 3/4 Ladung: 3,6 A
• Nennstrom bei 1/2 Ladung: 2,9 A
• Anlaufstrom: 35 A
• Strom bei Leerlauf: 1,9 A
• Cos phi - Leistungsfaktor: 0.86
• Cos phi bei Nulllast: 0.21
• Cos phi bei 3/4 Last: 0.81
• Cos phi bei 1/2 Last: 0.72
• Bemessungsdrehzahl: 2895 1/min
• Anlaufmoment: 18 Nm
• Kippmoment des Motors: 23 Nm
• Moment of Inertia: 0,0095 kg/m2
• Motorwirkungsgrad bei Volllast: 77
• Motorwirkungsgrad bei 3/4 Last: 76,6
• Motorwirkungsgrad bei 1/2 Last: 73,5
• Motorpole: 2
• Einschaltart: DOL
• Schutzart: IP68
• Isolationsklase: F
• Explosionsgeschützt: N
• Motorschutz: Thermoschalter (Bi-Metall)
• Thermal Protection: Internal
• Typ Anschlusskabel: Lyniflex
• Kabellänge: 10 m
• Netzstecker: ohne Stecker

Sonstiges

• Nettogewicht: 98,9 kg
• Bruttogewicht: 109 kg

Leistungskurve

Zeichnung der Pumpe

1: Pumpe

2: Pumpe mit Kupplungsfußkrümmer
