MAGNA1 65-60 F / 99221371
Produktübersicht

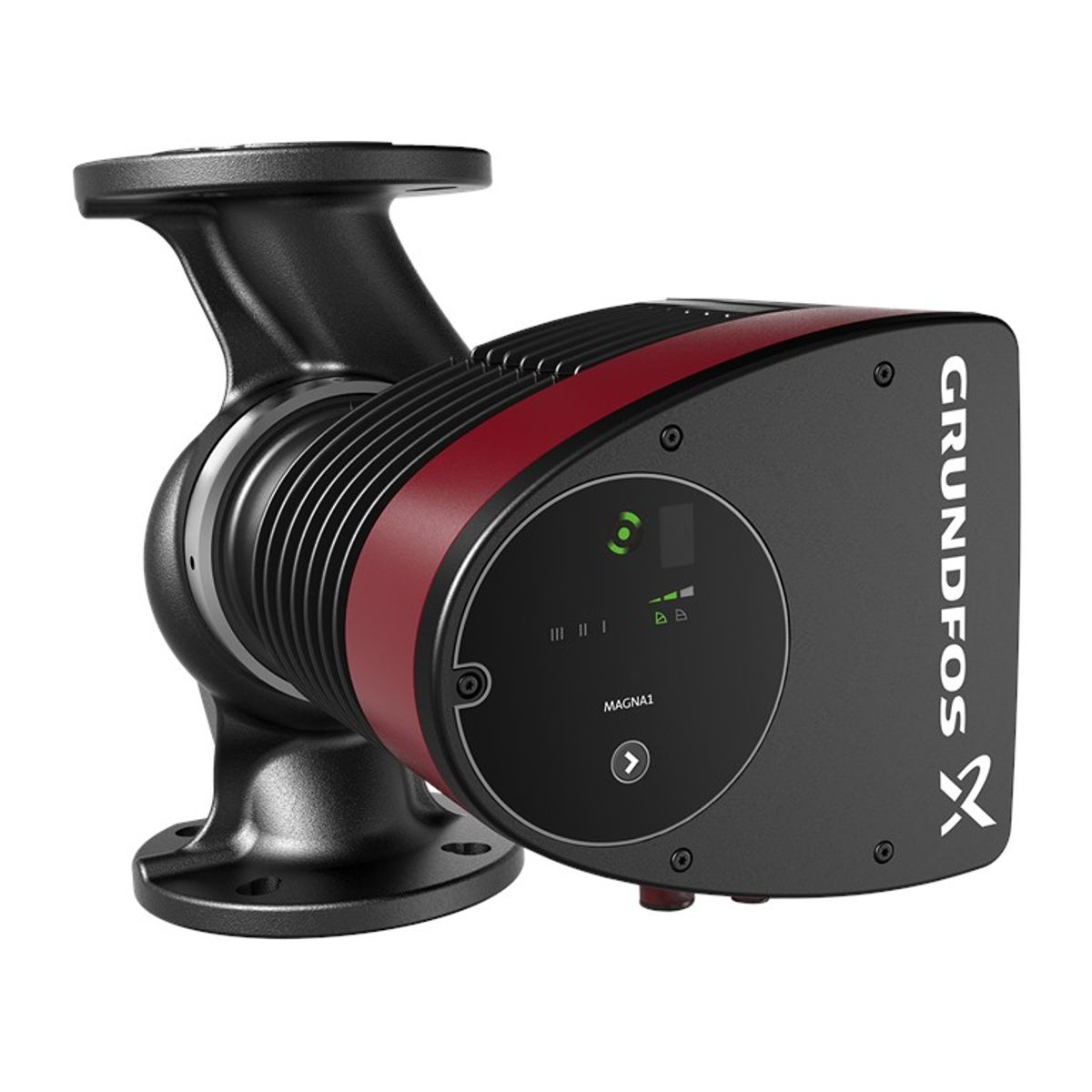

Die Grundfos MAGNA1 65-60 F ist eine einfache und effiziente Umwälzpumpe, die für die zuverlässige Erfüllung von Aufgaben mit hoher Energieeffizienz entwickelt wurde. Das Produkt entspricht der Norm EuP 2015 und sorgt für erhebliche Energieeinsparungen. Mit ihrer intuitiven, benutzerfreundlichen Oberfläche und ihrem wartungsfreien Design ist die MAGNA1 die ideale Wahl für grundlegende Betriebsanforderungen, bei denen eine einfache Systemsteuerung und -überwachung erforderlich ist.
Die Pumpe ist aufgrund ihrer hermetisch abgedichteten Rotorkonstruktion wartungsfrei. Sie ermöglicht die Überwachung über einen Störmelde-Relaisausgang und die Fernstart- und -stoppsteuerung über einen digitalen Eingang. MAGNA1 kommuniziert drahtlos mit der Grundfos GO Remote App und kann als Hauptpumpe sowohl in Heiz- als auch in Kühlanwendungen eingesetzt werden.
Funktionen und Merkmale
- Hohe Energieeffizienz und Einhaltung der EuP 2015-Vorschriften
- Integriertes Bedienfeld und Regler im Steuerteil
- Wartungsfreie, hermetisch abgedichtete Rotorkonstruktion
- Möglichkeit der Überwachung über Relaisausgang auf Störungen
- Fernstart- und -stoppsteuerung über digitalen Eingang
- Drahtlose Kommunikation mit der Grundfos GO Remote App
- Einsatz in Heiz- und Kühlsystemen einschließlich Mischkreisläufen, Heizflächen, Klimatisierungsflächen, Wärmepumpensystemen und kleinen Kühlanwendungen
- 4-poliger Permanentmagnet-Synchronmotor, gesteuert durch integrierten Frequenzumrichter
Technische Parameter
| Produktbezeichnung | MAGNA1 65-60 F |
|---|---|
| Best.-Nr. | 99221371 |
| EAN-Nummer | 5712608943430 |
| Preis | 2789 EUR |
| Maximale Druckhöhe | 60 dm |
| Klasse TF | 110 |
| Zertifizierungen | CE, VDE, EAC, MOROCCO, UKCA, TSE, RCM, UkrSEPRO |
| Modell | C |
| Bereich der Umgebungstemperatur | 0 .. 40 °C |
| Maximaler Betriebsdruck | 10 bar |
| Anschlussart | DIN |
| Anschlussgröße | DN 65 |
| PN für Rohranschluss | PN 6/10 |

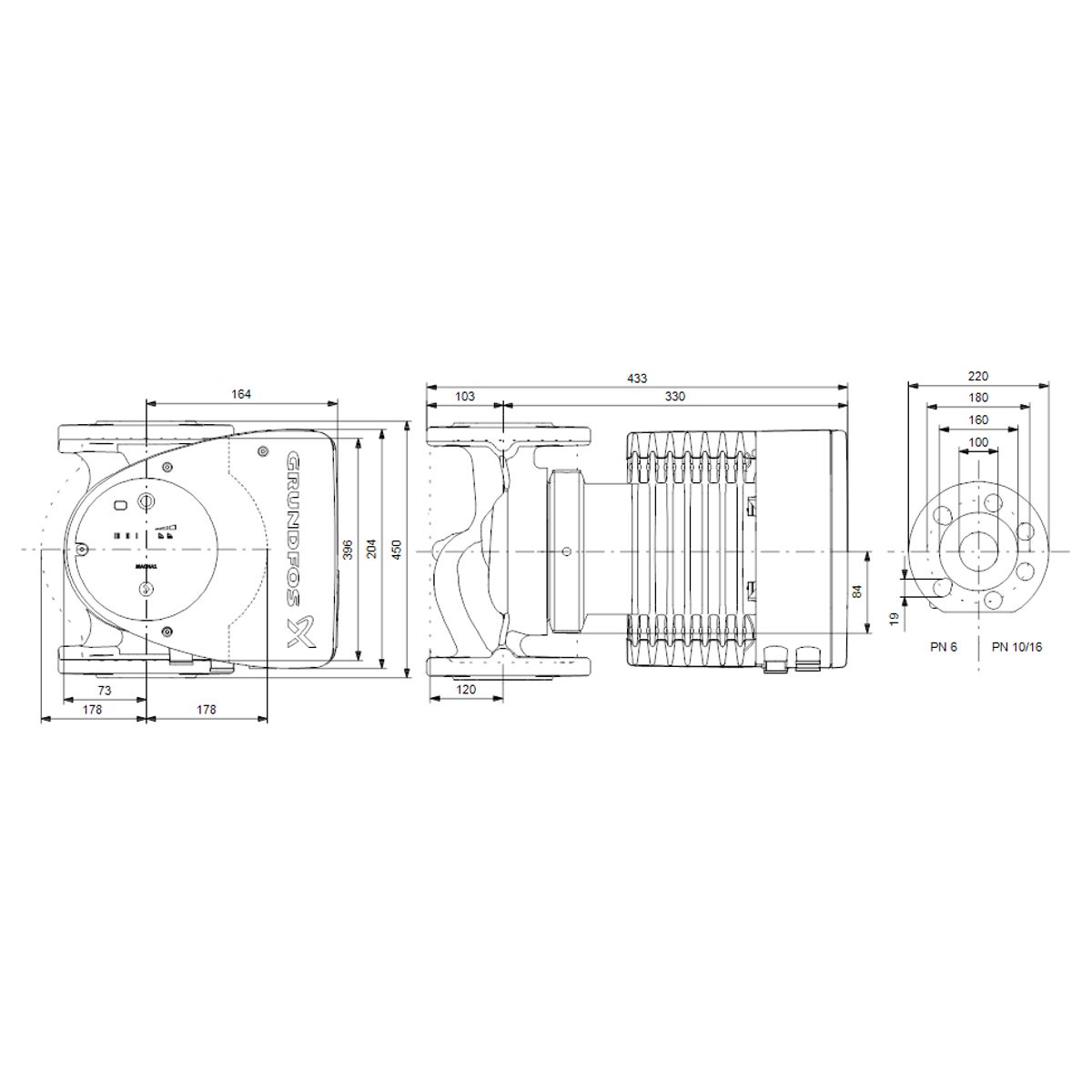

| Länge von Anschluss zu Anschluss | 340 mm |
| Geförderte Flüssigkeit | Wasser |
| Temperaturbereich der Flüssigkeit | -10 .. 110 °C |
| Gewählte Flüssigkeitstemperatur | 60 °C |
| Dichte der Flüssigkeit | 983,2 kg/m³ |
| P1 max | 365 W |
| P1 min. | 23.15 W |
| Frequenz | 50/60 Hz |
| Nennspannung | 1 x 230 V |
| Minimale Stromaufnahme | 0.24 A |
| Maximale Stromaufnahme | 1.64 A |
| Drehgeschwindigkeit | 2759 U/min |
| IP-Schutz | X4D |
| Isolierung | F |
| Energie-Effizienzklasse (EEI) | 0.20 |
| Nettogewicht | 20,5 kg |
| Bruttogewicht | 23,3 kg |
| Transport-Volumen | 0.057 m³ |
| Herkunftsland | Deutschland (DE) |
| Umwelttechnische Zulassungen | CN ROHS, WEEE |
Verwendete Materialien
- Pumpengehäuse: Grauguss EN 1561 EN-GJL-250, ASTM A48-250B
- Laufrad: Verbundwerkstoff
- Rotor: Kohlefaserverbundwerkstoff, Lagerplatte und Rotordeckel aus Edelstahl
- Statorgehäuse: Aluminium
- Leistungselektronik: Luftgekühlt
| Q Max Max. Fördermenge | 35 m3/hod |
| Spannung | 230 V |
| H max Max. Förderhöhe | 6 m |
| P max Maximale Leistungsaufnahme | 365 W |
| Max. Temperatur des Fördermediums | 110 °C |
| Max. Betriebsdruck | 10 bar |
| Nennstrom | 1.64 A |
