CR 1-10 A-A-A-E-HQQE / 96516180
2.4 m3/hod
62 m
0.55 kW
CR 1-10 A-A-A-E-HQQE / 96516180
Hersteller:
Grundfos
EAN:
5700396738017
Verfügbar
1210.00 € (-17%)
1010.00 €
(inkl. MwSt.)
(inkl. MwSt.)
Verfügbar
EAN:
5700396738017
Produktbeschreibung
Parameter
CR 1-10 A-A-A-E-HQQE / 96516180
Übersicht

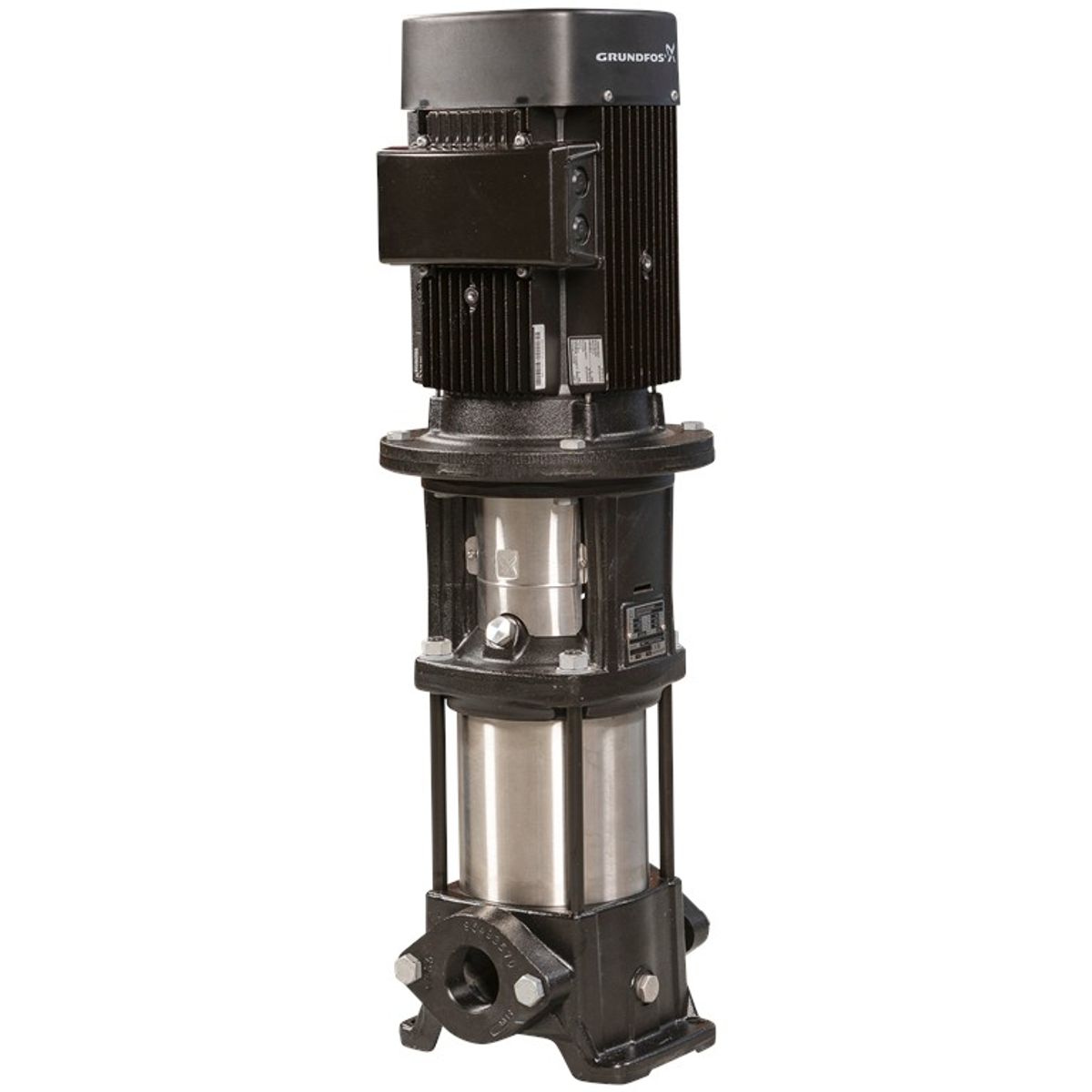

Vertikale Inline-Zentrifugalpumpe, fertig zum Einbau in eine Rohrleitung oder auf ein Fundament. Diese Pumpe ist nicht selbstansaugend und ist für die Förderung von Wasser ausgelegt.
Funktion und Merkmale
- Material der Laufräder und Gelenkkörper: Edelstahl EN 1.4301
- Pumpenkopf und -fuß aus Gusseisen
- Pumpendichtung gemäß EN 12756
- Motor über eine geteilte Gusskupplung mit der Pumpe verbunden
- Anschluss an die Rohrleitung über Oval/Rp-Flansche
- 3-Phasen-Wechselstrommotor für zuverlässige Leistung
- Steuereinheit: ohne Frequenzumrichter
Technische Daten
| Geförderte Flüssigkeit | Wasser |
|---|---|
| Temperaturbereich der Flüssigkeit | -20 °C bis 120 °C |
| Gewählte Flüssigkeitstemperatur | 20 °C |
| Dichte | 998,2 kg/m³ |
| Nenndrehzahl der Pumpe | 2856 U/min |
| Nennfördermenge | 1,8 m³/h |
| Bemessungs-Förderhöhe | 47.1 m |
| Ausrichtung der Pumpe | Vertikal |
| Art der Dichtung | HQQE (einfach) |
| Zulassungen | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Toleranz des Kurvenbandes | ISO9906:2012 3B |
| Motor | 3-Phasen-Wechselstrom, IEC 71B, Leistung 0,55 kW |
| Frequenz | 50 Hz |
| Spannung | 3 x 220-240D/380-415Y V |
| Elektrischer Nennstrom | 2.50/1.44 A |
| Elektrischer Anlaufstrom | 580-620 % |
| Cos phi | 0.80-0.70 |
| Motordrehzahl | 2830-2850 U/min |
| Wirkungsgrad Klasse IE | IE3 |
| Wirkungsgrad Eta 1/1 | 77.8 % |
| Wirkungsgrad Eta 3/4 | 81.5-78.5 % |
| Wirkungsgrad Eta 1/2 | 79.5-74.5 % |
| Anzahl der Pole | 2 |
| IP-Schutz | IP55 (Schutz gegen Staub und Wasserströmung) |
| Isolierung des Motors | F |
| Anschluss der Rohre | Oval/Rp-Flansche, PN 16 |
| Größe des Einlasslochs | 1 Zoll |
| Größe des Auslaufstutzens | 1 Zoll |
| Maximaler Betriebsdruck | 16 bar |
| Betriebsdruck bei 120 °C | 16 bar |
| Betriebsdruck bei -20 °C | 16 bar |
| Bruttogewicht | 23,6 kg |
| Nettogewicht | 20,9 kg |
| Transportierte Menge | 0.063 m³ |
| Position der Klemme | 6 |
| Mindest-Wirkungsgrad-Index MEI | ≥ 0.70 |
Verwendete Materialien
- Basis: Gusseisen (EN 1561 EN-GJL-200, ASTM A48-25B)
- Laufrad: Rostfreier Stahl (EN 1.4301 / AISI 304)
- Lager: SIC
Einbau
Die maximale Umgebungstemperatur für die Installation beträgt 60 °C. Die Pumpe ist für eine feste Installation mit Anschluss an die Rohrleitung über Oval- oder Rp-Flansche ausgelegt.
| Q Max Max. Fördermenge | 2.4 m3/hod |
| Spannung | 3x220-240D / 380-415Y V |
| H max Max. Förderhöhe | 62 m |
| P max Maximale Leistungsaufnahme | 0.55 kW |
| Max. Temperatur des Fördermediums | 120 °C |
| Nennstrom | 2.50/1.44 A |
