Grundfos SEG.50.26.E.2.50B (400V) - Autoadapt / 99274434
(inkl. MwSt.)
Zubehör
Varianten
| Bezeichnung | Preis | Verfügbarkeit |
|---|
|
Grundfos SEG.50.31.E.2.50B (400V) - Autoadapt / 99274436
Max. Fördermenge: 8,61 l/s Spannung: 400 V Max. Förderhöhe: 23,8 m P max: 3,9 kW Druckseitiger Anschluss Durchmesser: DN 50 Kabellänge: 10 m Gewicht: 78,7 kg EAN: 5713826396312 Nennstrom: 6,3 A Bestellnummer : 99274436 Explosionsgeschützt: N Autoadapt: Autoadapt |
Produktbeschreibung

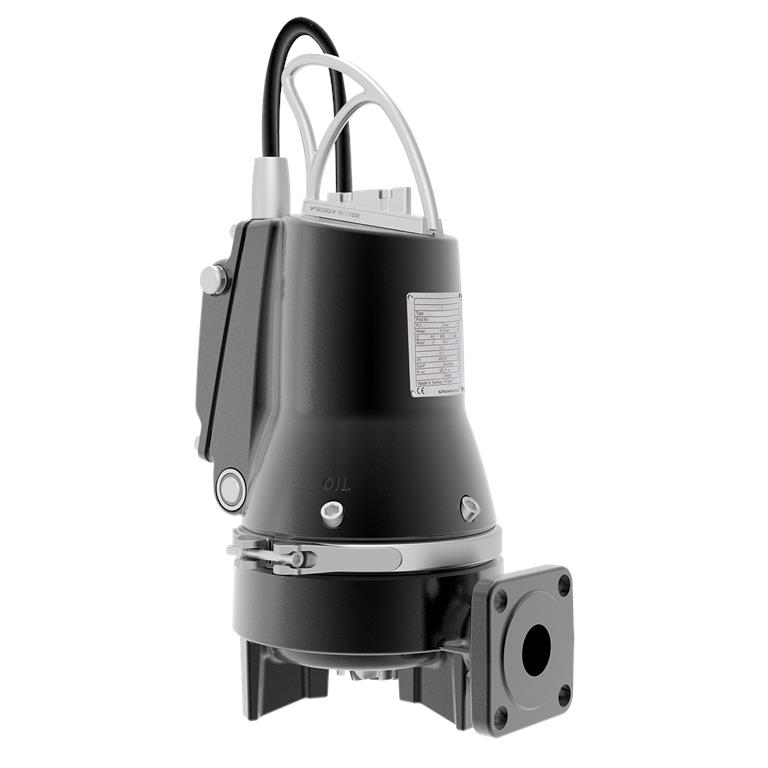

Grundfos Abwasserpumpe mit Schneidwerk SEG.50.26.E.2.50B - Autoadapt / 99274434
Die SEG-Schneidwerkpumpen von Grundfos sind nicht selbstansaugende, einstufige Tauchmotorpumpen mit horizontalem Druckstutzen speziell für die Entwässerung von fäkalienhaltigem Abwasser. Die Pumpe ist mit einem blockiersicheren, gehärteten Schneidwerk ausgerüstet, das die im Abwasser mitgeführten Feststoffe zerkleinert und ist somit für die Druckentwässerung über Rohrleitungen mit relativ kleinem Querschnitt geeignet. Die Schneidwerkpumpen vom Typ SEG eignen sich ideal für den Einsatz in dünn besiedelten Gebieten, in denen es keine Freispiegelsysteme gibt. Beispiele hierfür sind Dörfer, landwirtschaftliche Betriebe und Gebiete mit großen Höhenunterschieden, wo ein Drucksystem vorteilhaft ist. Die Pumpe ist für zwei Installationsarten erhältlich:
|
Die Pumpe ist aus äußerst beständigen und widerstandsfähigen Werkstoffen gefertigt, wie z. B. Grauguss oder Edelstahl. Diese Werkstoffe gewährleisten einen zuverlässigen Betrieb. Glatte Oberflächen verhindern ein Anhaften von Verschmutzungen und Verunreinigungen. Das korrosionsbeständige Edelstahlspannband befestigt den Motor am Pumpengehäuse und ermöglicht eine einfache Wartung der Pumpe. Das SmartTrim-System ermöglicht eine einfache nachstellbare Hydraulik, um einen maximalen Wirkungsgrad während der Pumpenlebensdauer zu gewährleisten. Die SEG AUTOADAPT-Ausführung ist bereits mit einer Steuerung, Sensoren und einem Motorschutz ausgestattet. Sie muss nur an die Netzversorgung angeschlossen werden. AUTOADAPT macht den Einsatz von externen Sensoren, Schaltern und Kabeln im Schacht überflüssig und vereint alle Sensoren in einer Pumpe, die sich automatisch an die dynamischen Bedingungen im Schacht anpasst. Dies vereinfacht die Installation, Inbetriebnahme und den Betrieb und erhöht die Zuverlässigkeit. Eigenschaften der AUTOADAPT-Funktion:
|
Die Baureihe hilft dabei, Energiekosten zu senken und die Kosten durch Stillstandszeiten zu minimieren. Das führt zu Höchstleistungen während der gesamten Lebensdauer.
Bei der Grundfos SEG AUTOADAPT Abwasserpumpe befindet sich das Gehirn und die Muskeln einer kompletten Hebeanlage in einer Pumpe. Die Pumpe benötigt keine weiteren Steuereinheiten, sie ist fähig alles komplett alleine zu korrigieren und zu steuern.
Für die Installation in der Pumpstation empfehlen wir einen Grundfos-Kupplungsfußkrümmer:
Wenn Sie die Grundfos SEG freistehend montieren möchten, ist der Kauf eines Fußsatzes obligatorisch:
Technische Parameter
- Max. Fördermenge 7,78 l/Sek.
- Max. Förderhöhe 21,3 m
- Laufradtyp: Schneidwerk
- Dichtung: SiC/SiC
- Kurventoleranz: ISO9906:2012 3B2
Werkstoffe:
- Pumpengehäuse: Gusseisen EN1561 EN-GJL-200
- Laufrad: Gusseisen EN1561 EN-GJL-200
Einbau
- t max Umgebungstemperatur: 40°C
- Maximaler Betriebsdruck: 6 bar
- Standard Flansch: DIN
- Anschluss: DN 50
- Druckabgang: DN 50
- Druckwert: PN 10
- Max. Druckwert: PN 10
- Installationsdruck. Tiefe: 7 m
- Einbau trocken/nass: SUBMERGED
- Automatische Kupplung: 97695874
Flüssigkeit
- Temperaturbereich der Flüssigkeit: 0..40 °C
- Dichte: 998,2 kg/m3
Elektrische Daten
- P1: 3,7 kW
- P2: 2,6 kW
- f: 50 Hz
- U: 3 x 400-415 V
- Spannungstoleranz: +6/-10%
- Max. Anzahl Starts pro Stunde: 30
- Elektrischer Nennstrom: 6,1 A
- Elektrischer Einschaltstrom: 33 A
- Cos phi - Leistungsfaktor: 0,87
- Cos phi - Leistungsfaktor 3/4 Last: 0,81
- Cos phi - Leistungsfaktor 1/2 Last: 0,68
- n: 2870 U/min
- Trägheitsmoment: 0,0093 kg/m2
- Eta 1/1: 82 %.
- Eta 3/4: 84%
- Eta 1/2: 84%
- Anzahl der Pole: 2
- Schaltungsart: direkt schaltend
- IP-Schutz: IP68
- Isolierung: F
- Explosionsgeschützte Ausführung: nein
- Motorschutz: Temperaturschalter
- Temperaturschutz: intern
- Kabellänge: 10 m
- Kabeltyp: 07RN8-F
- Kabelabschluss: kein Stecker
Steuergeräte
- Steuerkasten: nicht enthalten
- Zusätzliche E/A: External
- Feuchtesensor: keine Feuchtesensoren
- AUTOADAPT: Ja
Sonstiges
- Nettogewicht: 72,2 kg
Krivka čerpadlá
Abmessungen Pumpe

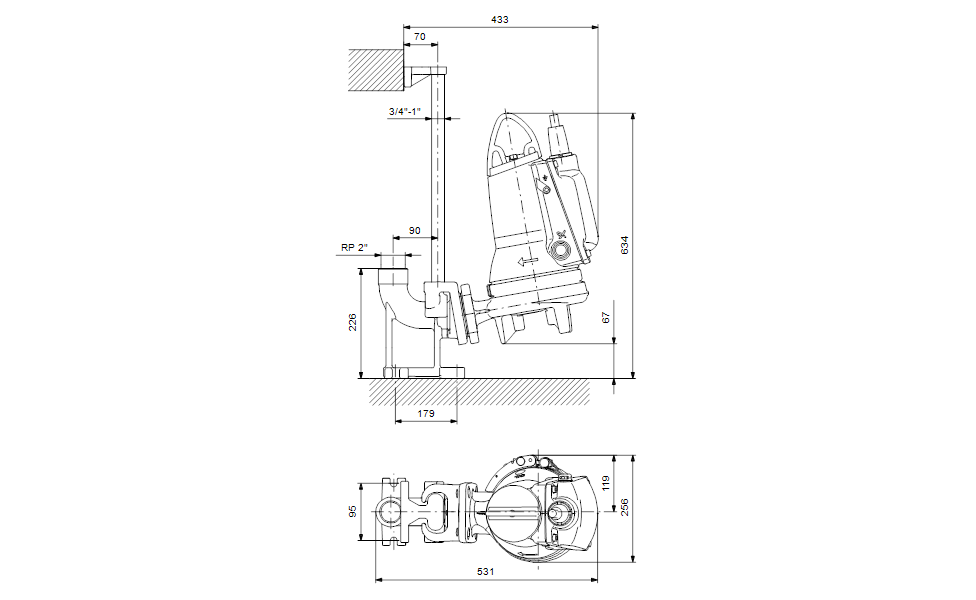

1: Pumpe mit Kupplungsfußkrümmer

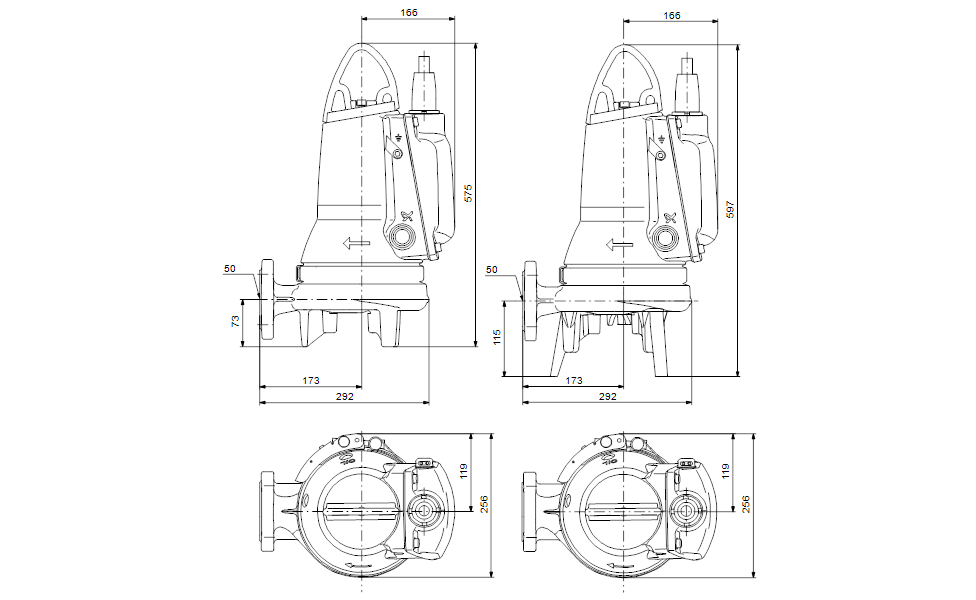

2: Pumpe ohne und mit verlängerten Füßen
Technische Daten
| Max. Fördermenge: | 7,78 l/s |
| Spannung: | 400 V |
| Max. Förderhöhe: | 21,3 m |
| P max: | 3,7 kW |
| Druckseitiger Anschluss Durchmesser: | DN 50 |
| Kabellänge: | 10 m |
| Gewicht: | 72,2 kg |
| Nennstrom: | 6,1 A |
| Bestellnummer : | 99274434 |
| Explosionsgeschützt: | N |
| Autoadapt: | Autoadapt |
Dokumente
Betriebsanleitung_SEG_autoadapt.pdf
